Type EB3 (매뉴얼 사양)
- 급유방식
- 내부 급유 방식
- 제품특징
-
- 반송 경로는 머시닝 센터의 스루스 핀들 배관, NC 선반의 쿨런트 배관 등을 사용.
- 노즐이나 오일 홀 부착 공구를 사용하여 유제를 칼끝에 도포.

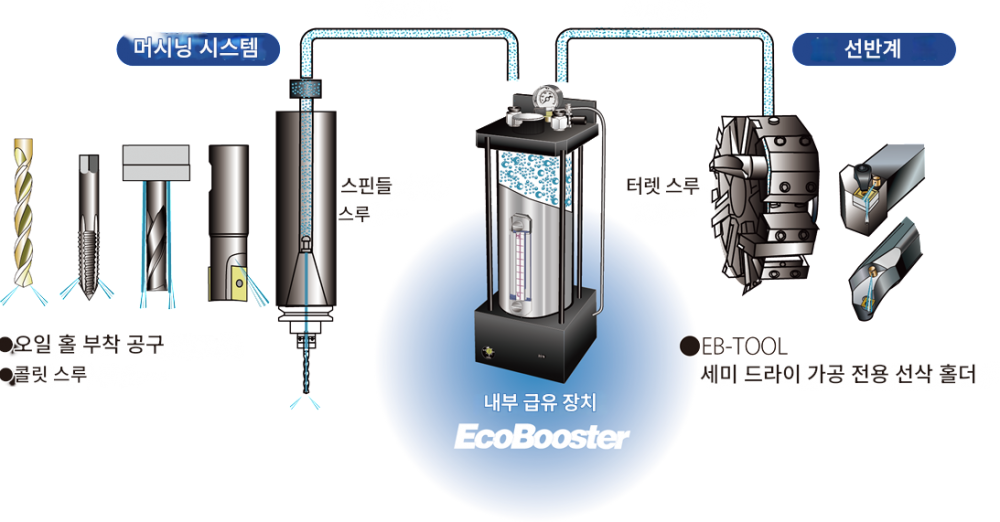

내부 급유 방식
- 머시닝 (센터/ 스핀들 스루), NC 선반(터렛 스루)에 최적인 세미 드라이 급유 장치
· 독자적인 미스트 생성 기구
- EB 장치 내부에서 미립자 미스트를 생성시켜, 배관이나 고속 스핀들에 영향을 받기 어렵고, 응답에도 뛰어난 미스트를 날끝에 공급합니다.
· 날끝에 미스트 안정공급
- 구경이 변화했을 때에도 EB장치 내의 압력을 자동으로 제어하여 날끝에 안정된 미스트를 공급합니다.

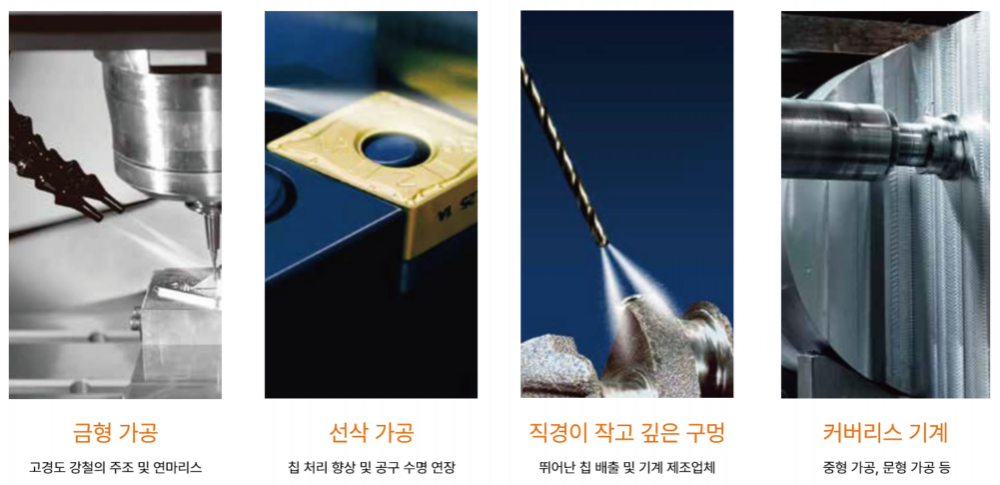

대표적인 가공 사례
주요 사양
|
공급 유체 |
유분을 흘리지 않는 청정 압축 공기 |
|
작동 압력 |
0.4~0.7MPa |
|
최대 공기 유량 |
350L / min(ANR) |
|
유량 조절 |
펄스 발생기에 의한 수동 설정 |
|
내압 설정 |
레귤레이터로 수동 설정 |
|
사용유제 |
후지BC기연순정유제 |
|
탱크 용량 |
1200mL |
|
단자대 |
없음 |
|
건조 중량 |
7.1kg |
|
유제 소비량 |
2~20mL/시간 |
|
설치 |
상부 M6 볼트 2개소 |

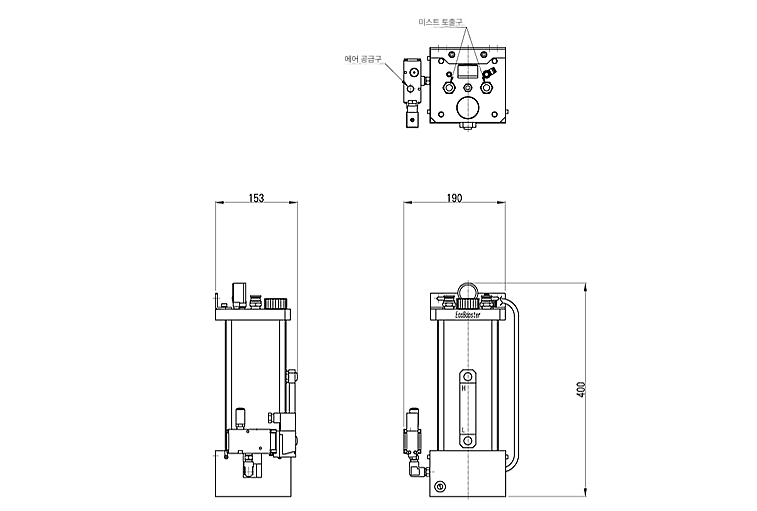

EB3 외형도
