Type FK (표준 타입)
- 급유방식

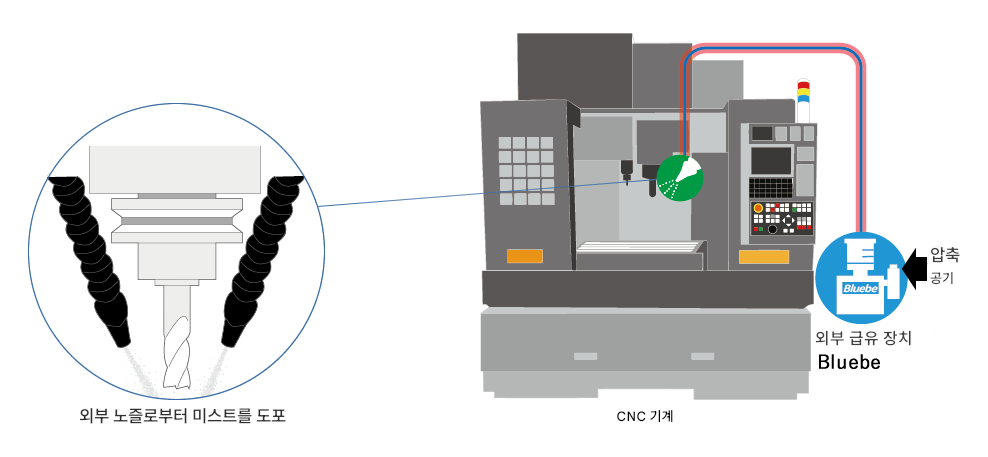

- 외부 급유 방식
- 제품특징
- 설정한 유량(가변)을 안정적으로 노즐 선단으로부터 가공점에 공급. 노즐수(펌프수)는 가공 내용에 따라 선택 가능. 대상 설비 예: 절단기, 선반, 범용 밀링 등.

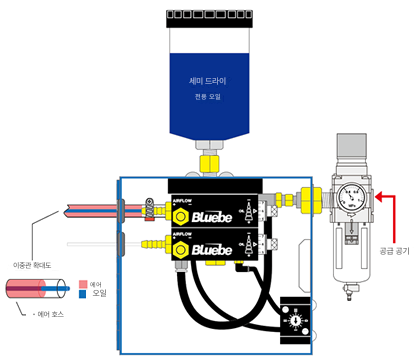

외부 급유 방식

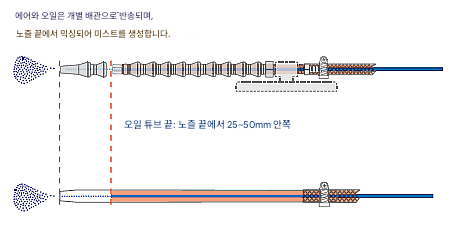

2중관 구조

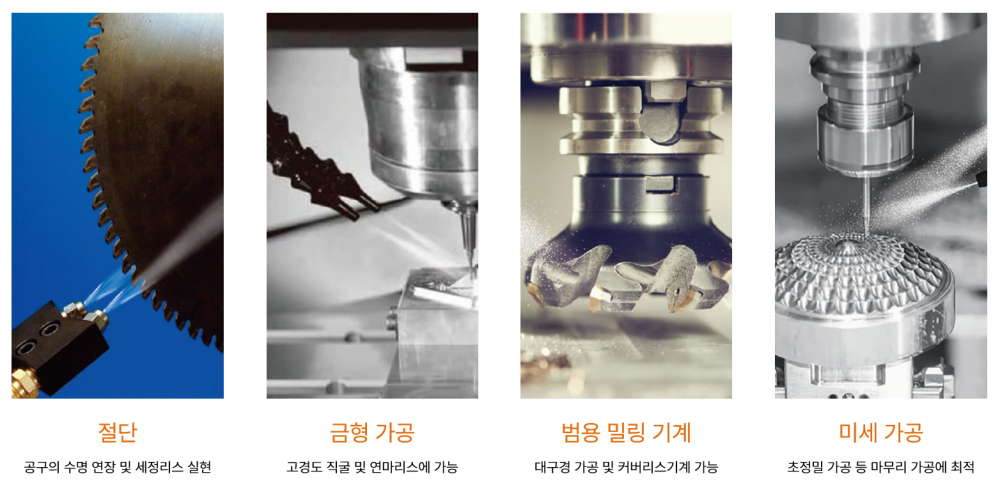

대표적인 가공 사례
주요 사양
|
공급 유체 |
유분이 없는 청정압축공기 |
|
공급 공기 유량 |
노즐 1개당 60L/min(ANR) 이상(Φ8 이상의 에어 배관 필요) |
|
공급관 접속구경 |
Rc1/4 |
|
공급 압력 |
0.4~0.7MPa |
|
유제 토출량(표준) |
노즐 1개당 0~170mL/시간 |
|
급유기 본체에서 노즐 |
표준 3m(10m까지 연장 가능) |
|
사용유제 |
후지BC기연순정유제 |
|
오일 포트 탱크 / 용량 |
300mL(표준)/850mL/1900mL/4000mL |
|
노즐 타입(표준) |
구리 파이프 팁 조리개 노즐, 록 라인 자석베이스 부착 노즐 등 |
|
펌프 수 |
1~4 |
|
유량 조정 방법 |
FK 펌프와 펄스 발생기에 의한 조정 |
|
사용온도범위 |
+5~+50℃ |

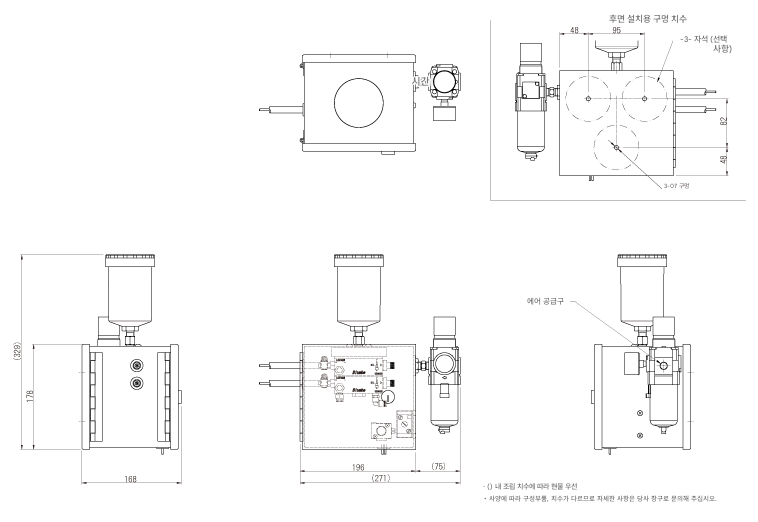

FK 외형도

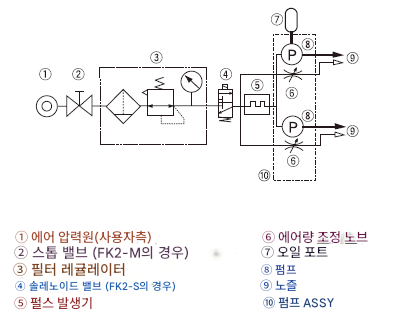

기기 계통도
