Type BK (미세 가공용)
- 급유방식
- 외부 급유 방식
- 제품특징
- 일정량의 유량(불변)을 안정적으로 노즐 선단으로부터 가공점에 공급.항상 같은 정도의 입경의 유제의 공급이 가능.절삭 공구에 대한 가공 부하가 변하지 않고, 가공면 품위의 향상을 얻을 수 있다.
외부 급유 방식
2중관 구조
대표적인 가공 사례
주요 사양
|
공급 유체 |
유분이 없는 청정압축공기 |
|
공급 공기 유량 |
노즐 1개당 60L/min(ANR) 이상 |
|
공급관 접속구경 |
Rc1/4 |
|
공급 압력 |
0.4MPa±10% |
|
유제 토출량(표준) |
노즐 1개당 0~10mL/시간 |
|
급유기 본체에서 노즐 |
표준 3m |
|
사용유제 |
후지BC기연순정유제 |
|
오일 포트 탱크 / 용량 |
400ml |
|
노즐 타입(표준) |
전용 록 라인 노즐, 전용 마루 노코 노즐 |
|
노즐 개수 |
1~2개 |
|
유량 조정 방법 |
니들 밸브 |
|
외경 치수 |
114mm × 141mm × 202mm (W × D × H) |
|
무게 |
3kg |

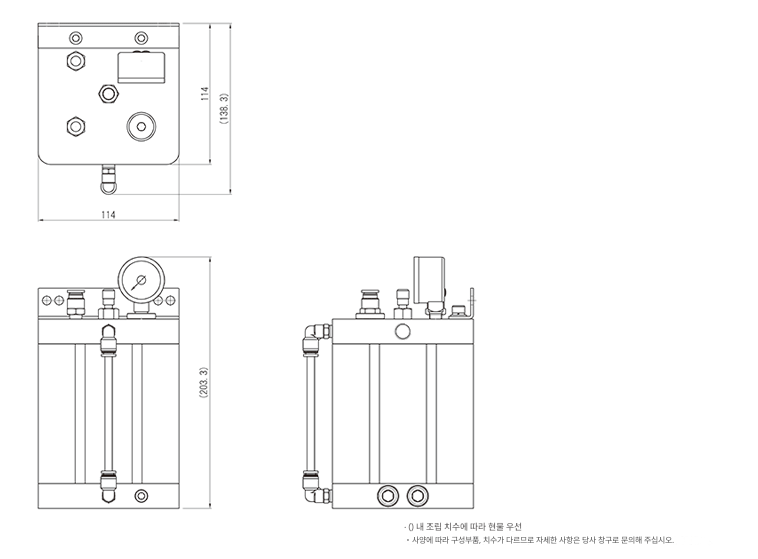

BK 외형도
